4m 이상의 공공 천정 아래의 넓은 공간에서는 피냉각 물체까지 냉각된 공기를 도달 시키기위해서 덕트를 2M이내까지 접근 시키는 것이 바람직하다. 그러나 대부분의 고천정 현장에서는 다양한 구조물이 설치되어 있는 경우가 많거나 평소에는 없지만 다양한 직업을 위해서 크레인등 이동하는 장치류등이 점유하게 된다. 이런경우 턱트설치가 곤란하기 떄문에 무덕트(Ductless)방식의 냉난방장치의 필요가 절실하다. 덕트리스 장치류라고 한다면 천정형 에어컨(EHP)을 생각할 수 있겠으나 3M 이내 에서는 가능하지만, 더 높아지면 성능을 발휘하기 어려워 진다. 4M이상 15M까지 높은 층고에서도 원활한 송풍이 가능한 공조기를 필요로 하는 것이다.
★고공 천정 아래의 넓은 공간에서 냉난방 공조 설비 구축시 휴먼닥스의 필요성
➤ 1단계. 공기조화기 냉난방 코일의 열원종류 및 공급위치확인 공기조화기의 냉난방효과를 얻기 위해서느 냉온수 또는 냉매가 공기와 열교환을 하도록 동파이프와 전열판을 활용한 열교환기(코일)가 설치되는데, 주변에 이용 가능한 냉온수가 있으면 휴먼닥스에 공급해주면 된다. 물론 냉동기나 보일러등의 열원이 없을 경우 휴먼닥스에 독립적으로 냉난방을 가능케 하는 고속제상히트펌프 실외기를 연결하여야 하며, 이때 실외기 설치장소가 필요하다.

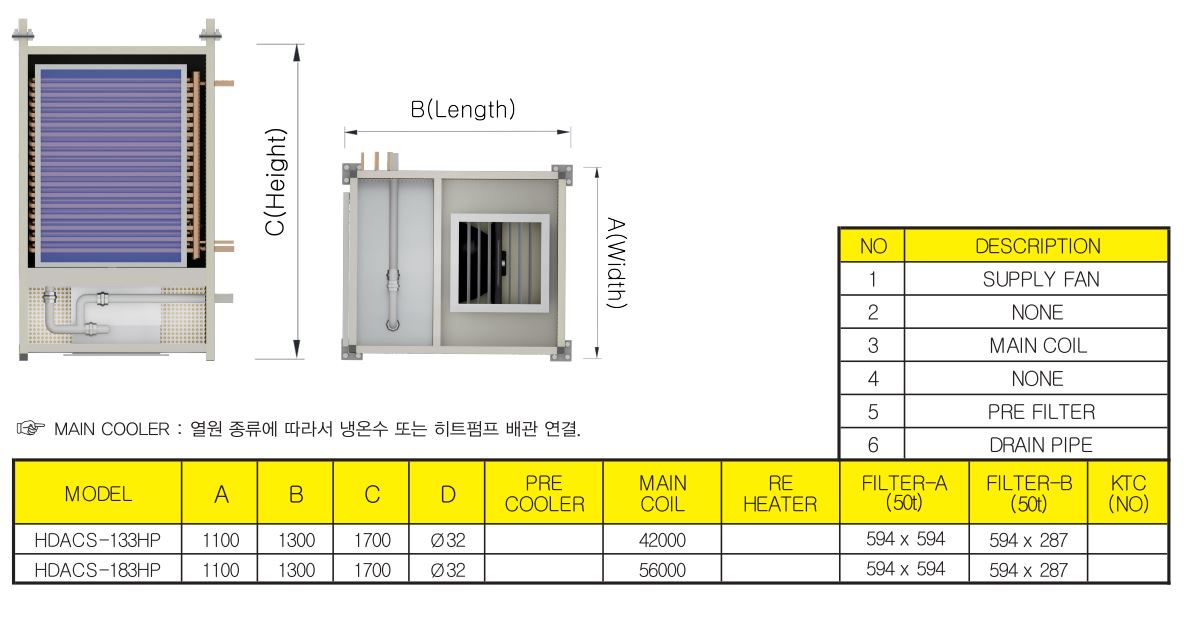

★기존 냉온수열원공급량이 표기된 기계도면, 장비사양서등의 자료확보가 필요하다. ➤ 2단계. 공조가 필요한 공간의 냉난방 부하(Kcal/h,kw)검토 공기조화기의 냉난방효과를 얻기 위해서느 냉온수 또는 냉매가 공기와 열교환을 하도록 동파이프와 전열판을 활용한 열교환기(코일)가 설치되는데, 주변에 이용 가능한 냉온수가 있으면 휴먼닥스에 공급해주면 된다. 물론 냉동기나 보일러등의 열원이 없을 경우 휴먼닥스에 독립적으로 냉난방을 가능케 하는 고속제상히트펌프 실외기를 연결하여야 하며, 이때 실외기 설치장소가 필요하다. ★ 냉난방부하보다 최소 10%를 할증하여 휴먼닥스의 수량을 선정한다. ➤ 3단계. 휴먼닥스를 설치할 장소 선정 및 설치방식 결정 휴먼닥스는 15RT,20RT의 단일규격제품으로 공급된다. 따라서 전체부하에 의해서 필요한 설치수량이 결정되면 부하가 집중되는 장소 위주로 설치장소를 결정하여 배치한다. 천정 용골이 수평하거나 경사진 장소 여부에 따라서 다른 고정박식을 채택한다. ★천정내부 철골구조 또는 슬라브천정 형태를 쳔장에서 실측한다. ➤ 4단계. 장비반입부터 고정, 냉매배관, 드레인배관 설치 규정 장비반입은 1200W 2400L 이상의 랜탈장비에 실어서 설치장소 수직 아래까지 반입한다. 천정하부형태에 따라서 타공프레임 볼트고정식 또는 철골 용접 후 볼트로 고정한다. 냉매 배관은 케이블 트레이를 먼저 설치하고 드레인 배관은 완만한 경사를 확보한다. ★반드시 현장에서 공기조화기 내부공간 실측이 필요하다.

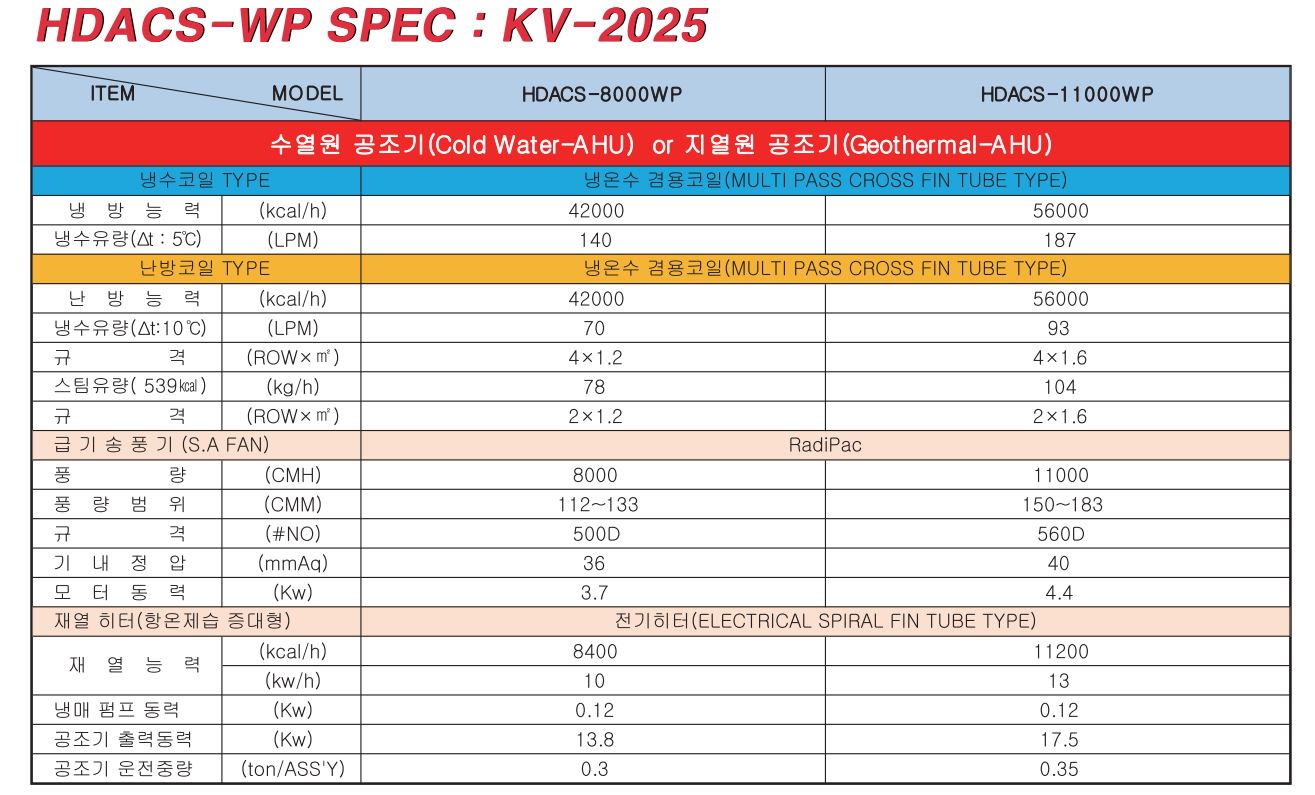

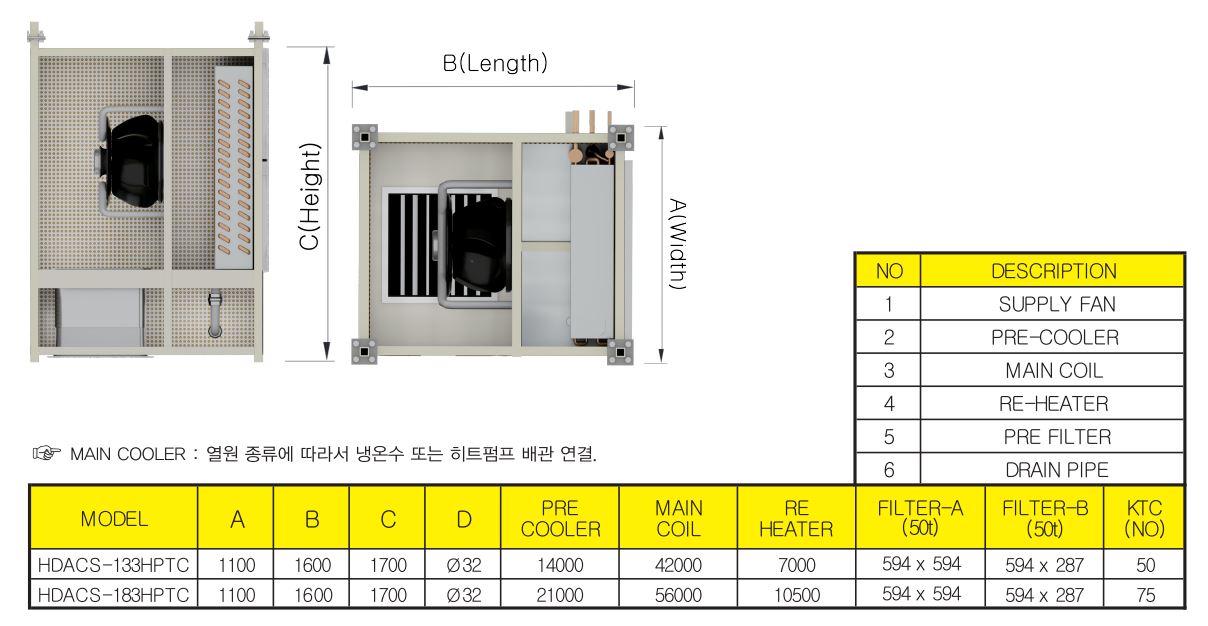

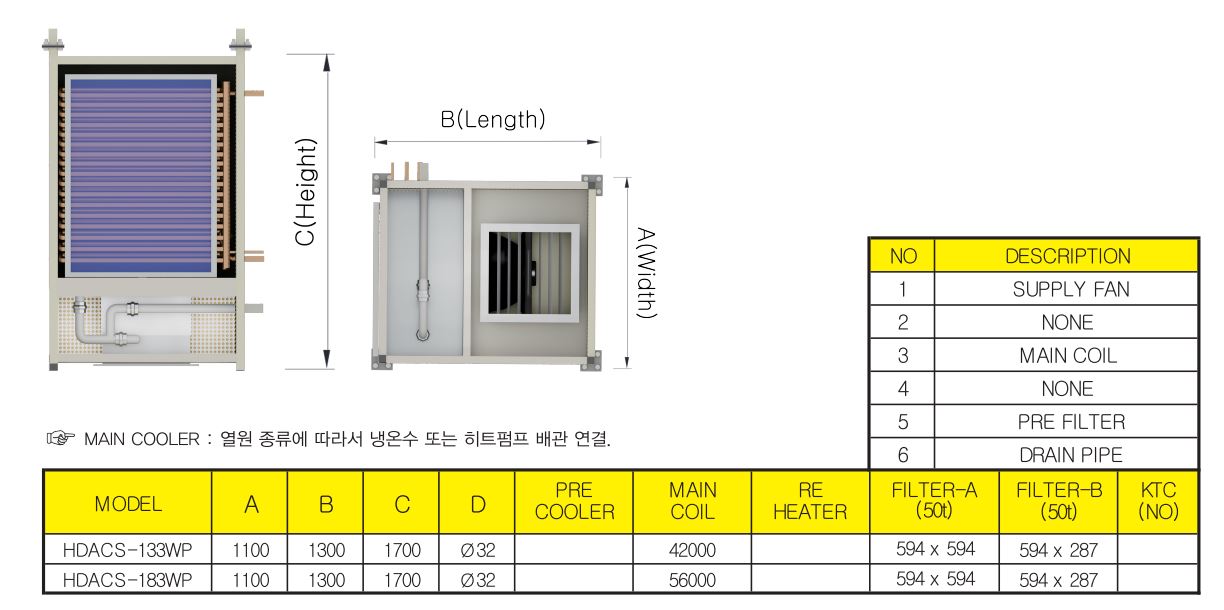

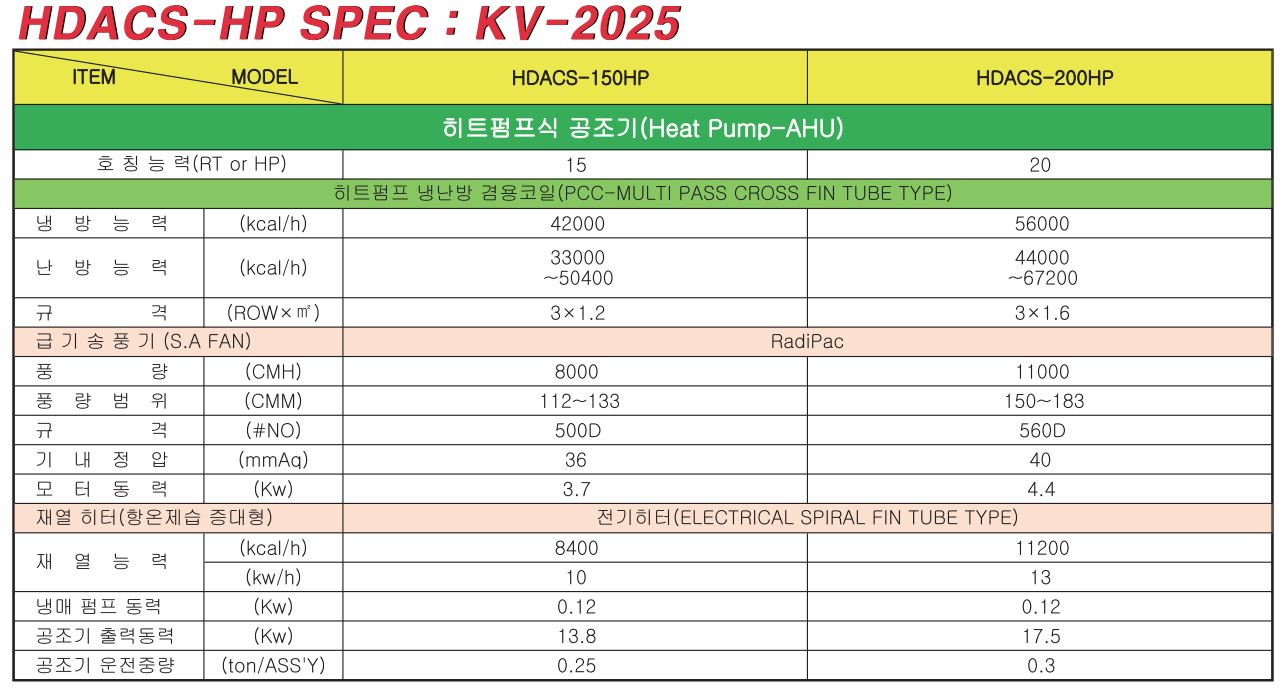

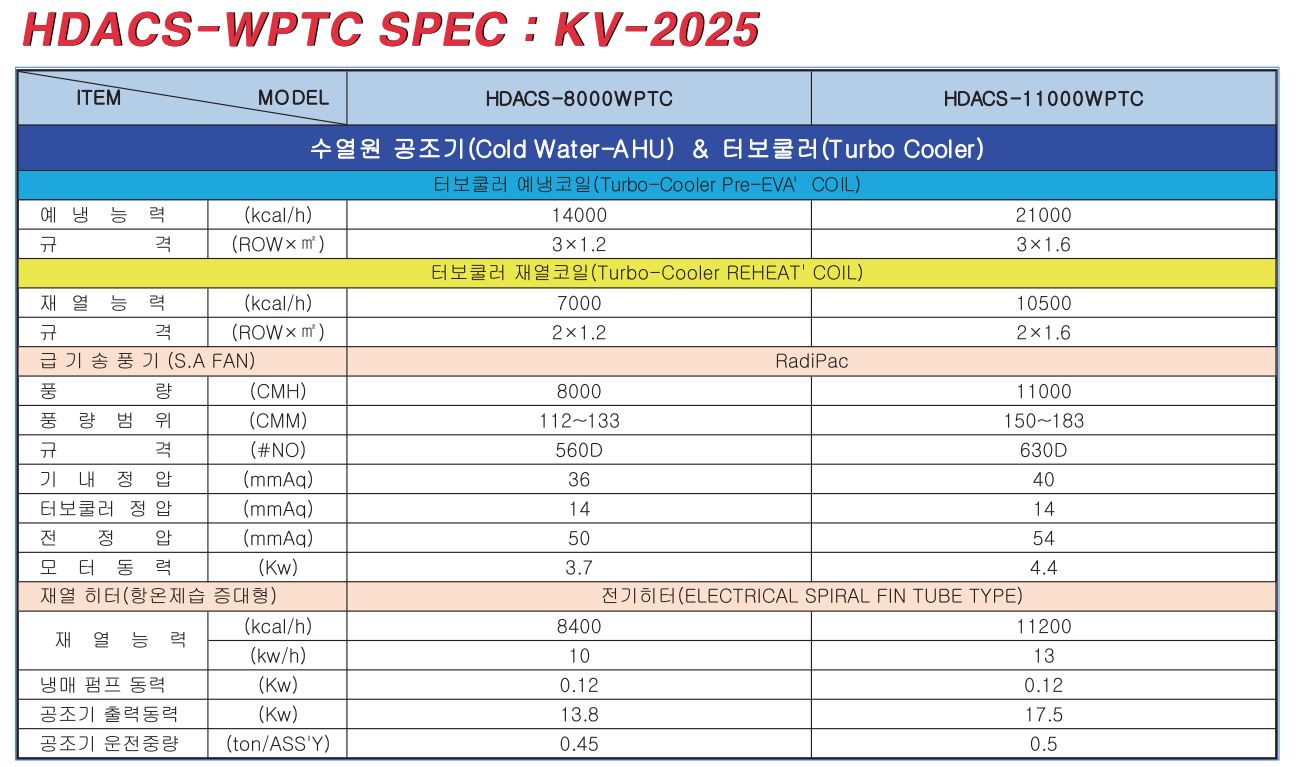

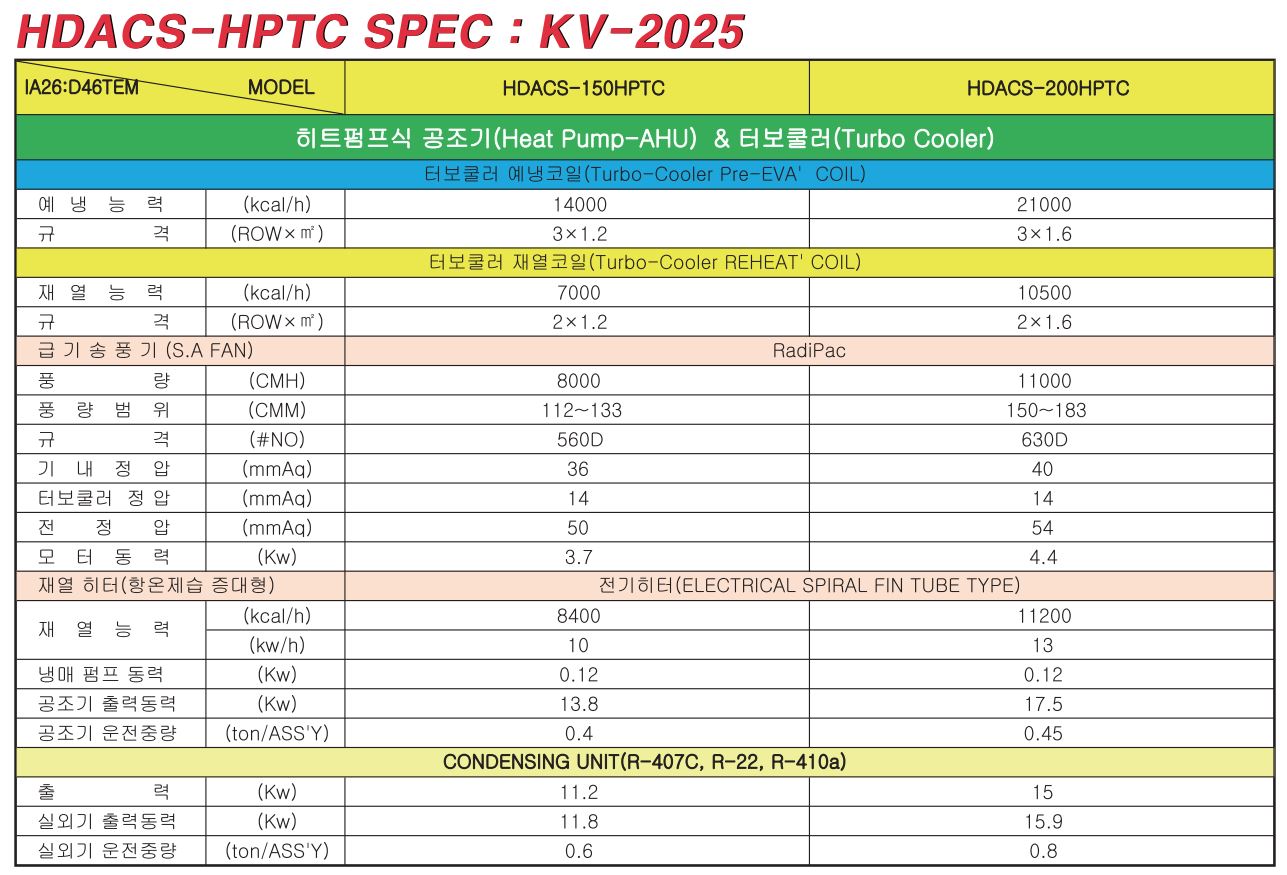

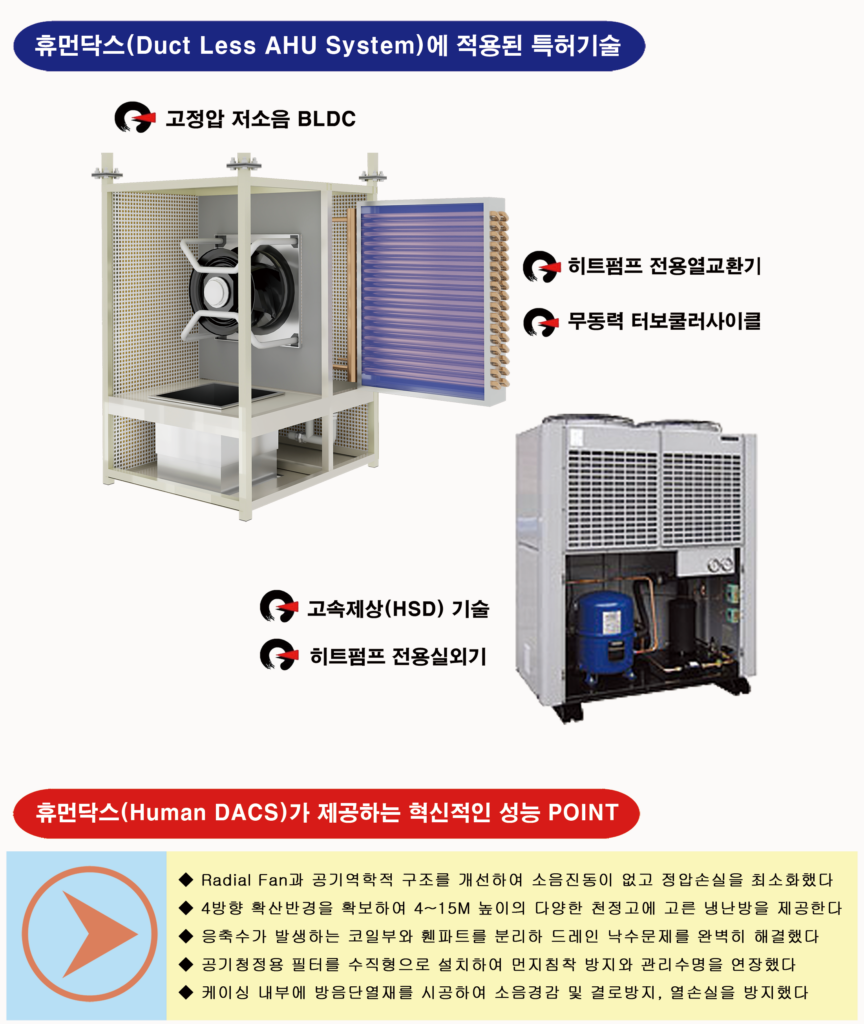

휴먼 닥스(DACS) 특허기술

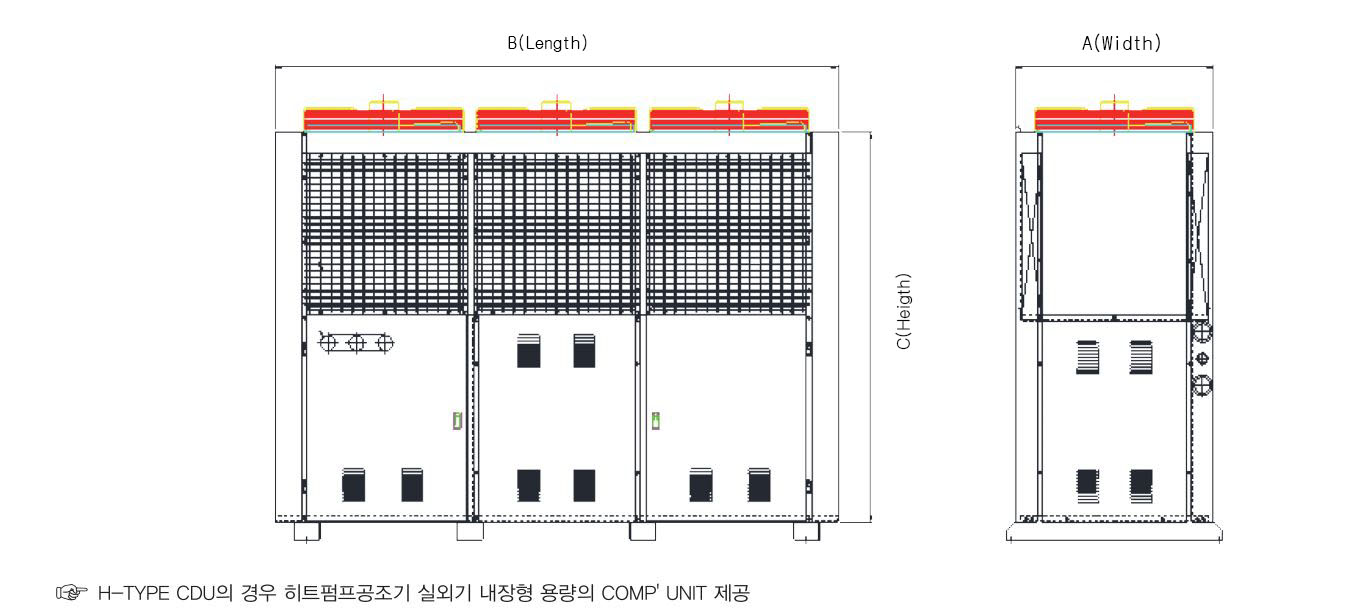

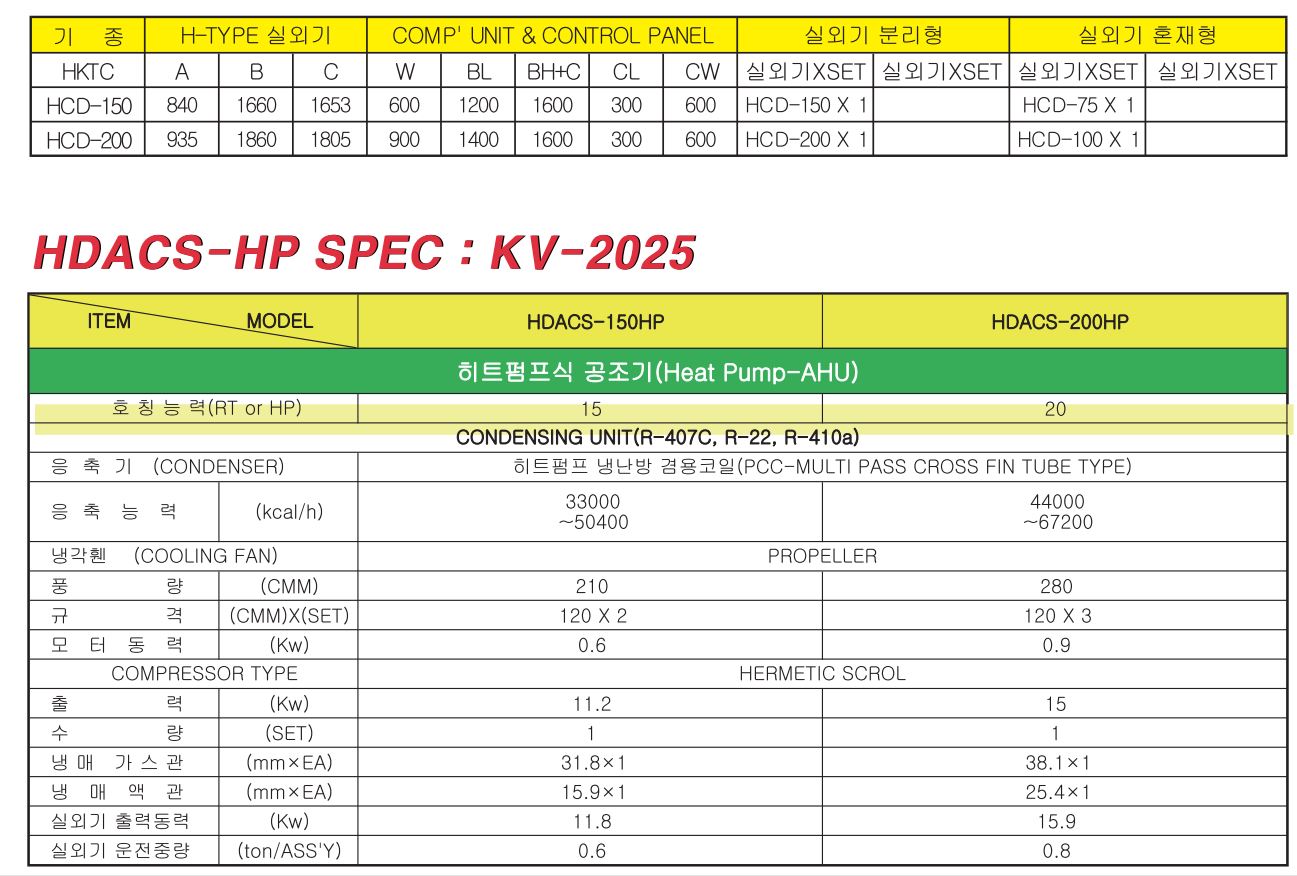

히트펌프의 핵심기술! 고속제상 특장점
휴먼닥스 설치형태

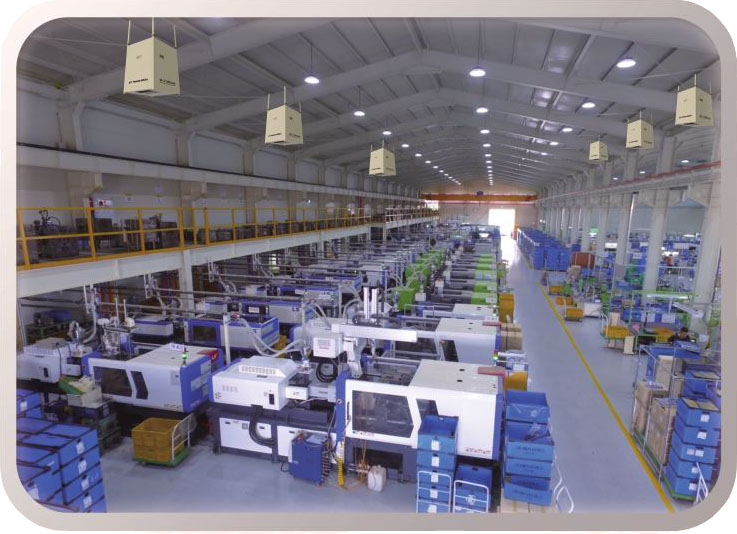

천정고가 높고 덕트설치가 어려운 생산공장 냉난방
★ 오버헤드 크레인과 생산설비가 많은 공장 냉난방 설계 POINT 1) 오버헤드 크레인이나 생산설비와의 간섭을 최소화 하도록 천정에 가깝게 설치한다. 2) 급기방향을 공장 중심부로 향하고 필터파트를 공장 벽면 방향으로 설치한다. 3) 공정 특성에 따라서 발열밀도차가 큰 생산설비 주변에 설치 장소를 확보한다. 4) 취출기류에 민감한 생산 설비 위치를 피해서 휴먼닥스(HDACS)출구위치를 선정한다.

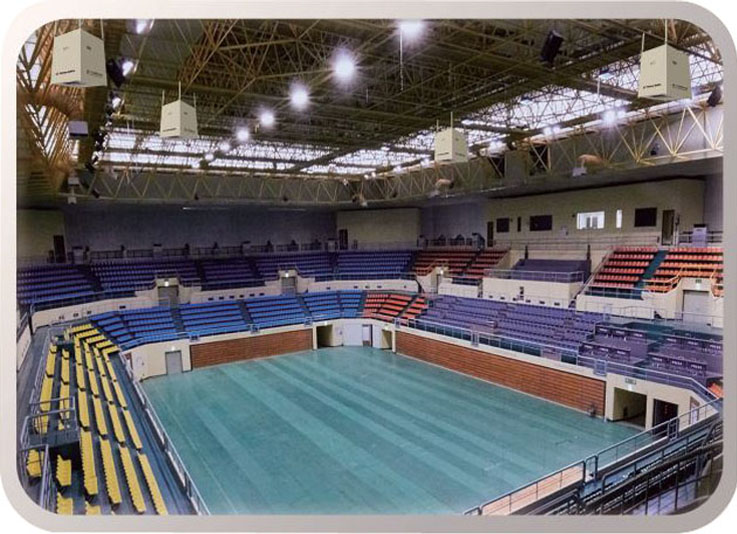

대규모 관람객을 수용하는 실내체육관 냉난방
★ 단시간내 많은 인원이 밀집한 공간의 냉난방 설계 POINT 1) 실내체육관의 관람객은 민원사례가 빈번하여 냉난방 환기기능을 중시한다. 2) 경기장라인과 1층 관객의 경계선부터 객석쪽에 주로 설치위치를 확보한다. 3) 경기력에 방해되지 않게 덕트리스 휴먼닥스를 경기장 메인조명보다 높게 설치한다. 4) 강한 조명과 객석의 밀집도에 따른 냉방부하 집중을 고려하여 장비를 배치한다.

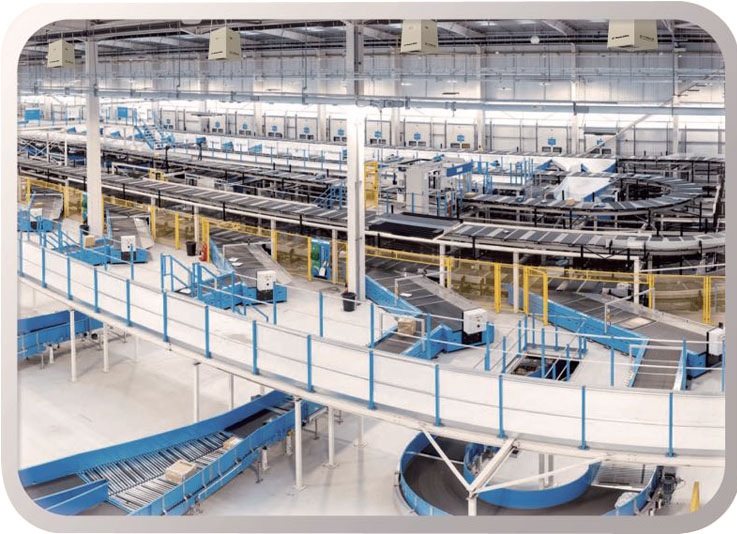

온습도 관리가 필요한 물류자동화 창고 및 포장실 냉난방
★ 바이오 의약품, 신선식품 보관과 소포장실의 냉난방 설계 POINT 1) 자동화 물류센터의 경우 높은 천정고로 인하여 상하층 균일한 온도관리를 우선한다. 2) 덕트리스 휴먼닥스(HEACS)의 고정압 급기성능을 활용하여 요소요소에 배치한다. 3) 제품이 보관되는 렉주변 우선으로 배치하여 효율적인 에너지사용을 도모한다. 4) 물류센터 무인자동화 시스템과 연동하여 에너지효율을 극대화 하도록 한다.
제습기능이 필수적인 실내수영장 냉난방

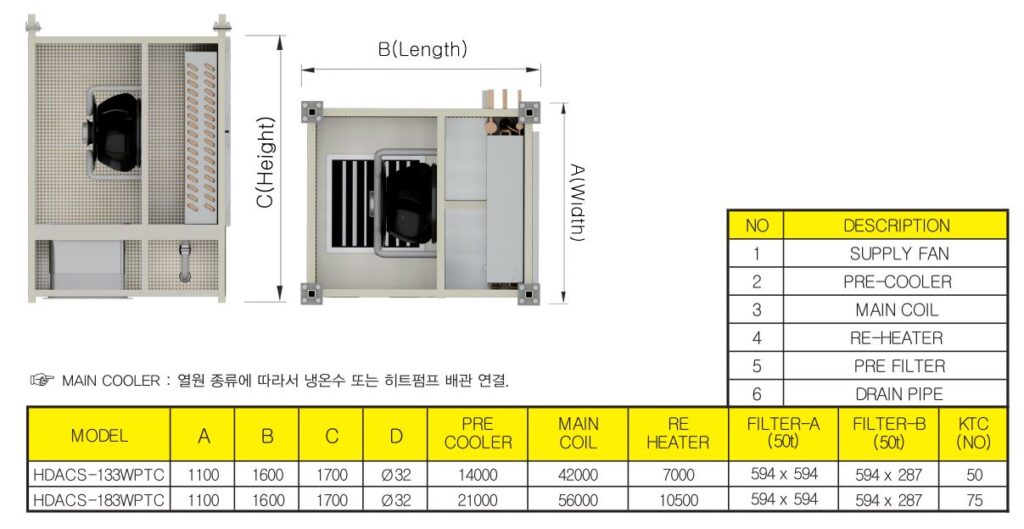

★ 습도가 높고, 부식성이 강한 공간의 냉난방 설계 POINT 1) 휴먼닥스 1대당 급기 디퓨저를 3~6EA로 추가해서 급기풍량 분산을 유도한다. 2) 천정속 공간이 허용되면 리턴박스만 노출하는 휴먼닥스 반매립형을 설치한다. 3) 덕트리스 방식의 제습성능이 뛰어난 터보쿨러 내장형 휴먼닥스(HDACS)를 설치한다. 4) 부식성이 강한 공기특성상 공조장치 재질을 내식성이 강한 동, 스테인레스로 한다.

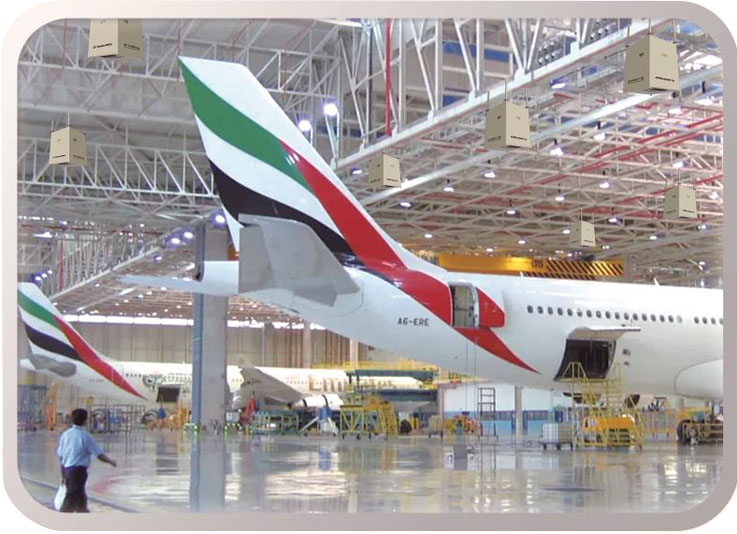

방폭등급 확보가 필요한 항공기 정비, 격납고 냉난방
★ 항공유등 인화성 물질 존재공간의 냉난방 설계 POINT 1) 전기적으로 발화원인을 제공할 수 있는 전기부품 사용을 최소화 한다. 2) 빠르게 움직이는 장치의 부품은 스파크가 나지 않는 재질의 재료를 사용한다. 3) 가능한 경우 전기를 사용하는 자재 및 제어 장치는 비방폭구역에 설치한다. 4) 실내설치가 불가피한 전기자재는 방폭등급을 획득한 부품을 선정하여 사용한다.
