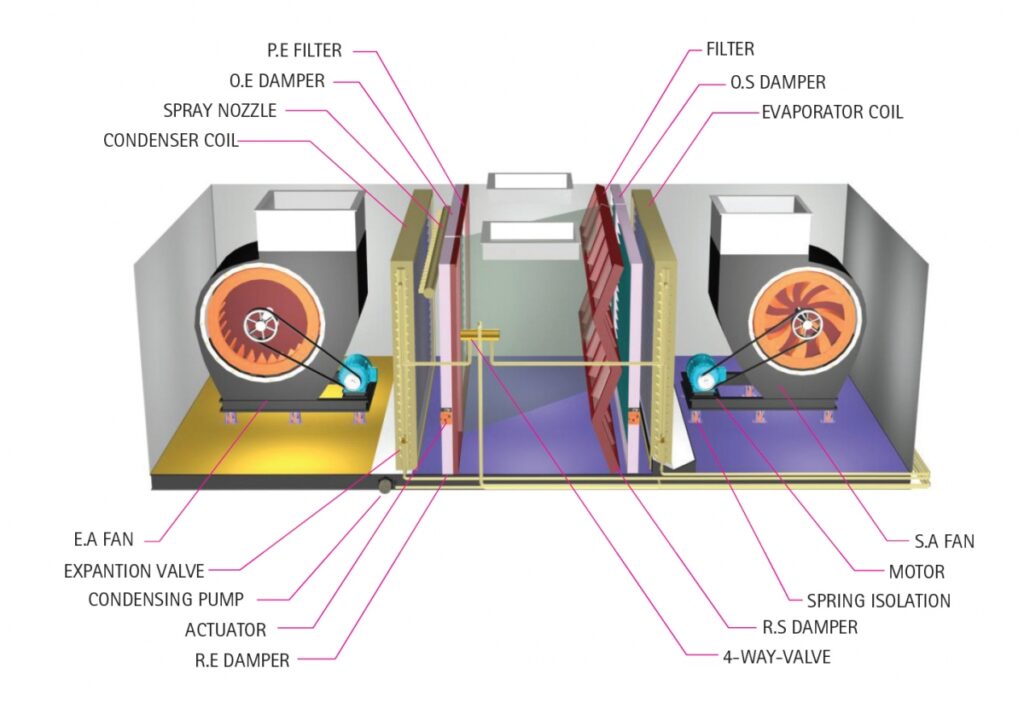

Human 공조설비 구성

P.E Filter
실외측 열교환기 전단에 설치하여 오염을 최소화하여 열교환 효율을 최상으로 유지합니다.
O.E Damper
O.E 댐퍼는 신선외기의 응축열교환기 냉각풍량을 조절합니다.
Spray Nozzle
공기 냉각시 제거되는 잠열에 의하여 응결된 응축수를 고온의 응축기에 살수하여 응축냉각 작용을 향상시켜 냉동용 압축기 운전동력을 감소시킵니다.
Condensor Coil
냉매의 증발열을 이용하여 흡수된 열에너지를 응축열에 실어 외부로 방출하는 열교환기 이며 현열과 잠열 폐열회수기 역할도 겸하고 있습니다.
Filter
실내로 공급되는 순환공기 및 신선외기의 오염분진을 제거하여 실내공기의 청정도를 유지합니다.
O.S Damper
O.S 댐퍼는 신선외기의 실내급기량을 조절합니다.
Evaporator Coil
냉매의 증발특성을 이용하여 통과하는 공기로 부터 열에너지를 흡수하는 열교환기입니다.
E.A Fan
휴먼공조기에 있어서 냉각휀의 역할과 실내공기를 환기시키는 리턴휀의 역할을 겸합니다.
Expansion Value
이미 냉동의 기능을 마친 고온고압의 가스상태의 냉매의 재사용을 위하여 쉽게 증발할 수 있는 증발임계압력을 만들어주는 압력강하장치입니다. 미세한 열부하에도 민감하게 작용하여 정밀하게 온도조절을 합니다.
Condensing Pump
잠열제거로 발생된 응결수를 회수하여 SPRAY PUMP로 CONDENSER에 강제 살수함으로 응축압력을 낮추게 되어 냉동기 성적계수를 30%이상 향상시킵니다.
Actuator
컴퓨터에 의하여 선택적으로 지정된 DAMPER 개도를 무인으로 조절합니다.
R.E Damper
R.E DAMPER는 신선외기 도입을 위하여 버려지는 실내공기의 현열을 회수합니다.
S.A Fan
신선공기 공급과 실내공기를 순환시키며 공기청정이나 온습도 조절에 중요한 역할을 하는 송풍기입니다.
Motor
송풍기에 회전력을 전달하는 전기 구동형 전동기입니다.
Spring Isolation
휴먼공조기의 유일한 진동체인 송풍기와 모터의 진동이 바닥으로 전달되는 것을 차단합니다.
R.S Damper
R.S DAMPER는 순환공기의 재순환량을 조절합니다.
4-Way Valve
배관내에서 전자밸브의 동작에 의하여 냉매흐름방향을 바꾸어 줌으로써 냉난방기능을 변경합니다.
